| Luogo di origine: | La CINA |
| Marca: | OEM |
| Certificazione: | CE;ISO |
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Imballaggio dell'esportazione di Stardard dal cartone |
| Tempi di consegna: | 5-10Days |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 20.000 pc al mese |
| Nome di prodotto: | SENSORE DI PRESSIONE | Campo di pressione: | 0~100/700kPa |
|---|---|---|---|
| Alimentazione elettrica: | 5V o 3.3V | Segnale in uscita: | 0.5-4.5V (o 0.2-2.7 o su misura) |
| Accuratezza: | 1% | Tipo di pressione: | Assoluto |
| Media misurati: | Gas o liquido di aria | Impiegati compensativi.: | 0-60 ' C |
| Impiegati di stoccaggio.: | -40 ~ 150' C | Pressione di sovraccarico: | 2X |
| Evidenziare: | 5V atmospheric pressure transmitter,Amplified atmospheric pressure transducer,700kPa sensor atmospheric pressure |
||
Caratteristica
Applicazione
Per il campo di elettronica automobilistica, quale il metro di pressione di gomma, automobile pump.etc.
Per il barometro, altimetro, pressione measurement.etc di vuoto.
Per il metro di pressione o il regolatore ecc. di pressione.
Parametro di prestazione
Salvo specificazione contraria, le misure sono state prese con una tensione di rifornimento di 5 VCC ad una temperatura di 25±1℃ e di umidità che variano da 25%~85%.
| Oggetto | Dati | Unità |
| Alimentazione elettrica | 5 o 3,3 | V |
| Campi di pressione | 0~100/350/700 | kPA |
| Segnale in uscita | 0.5-4.5 (o dall'abitudine) | V |
| Accuratezza | ±1.0 | %Span |
|
Temp.Coefficient zero |
±0.03 | %FS/℃ |
|
Portata Temp.Coefficient |
±0.03 | %FS/℃ |
| Stabilità a lungo termine (1year) | ±0.5 | %Span |
| Sopra pressione | 2X (≥500kPa) | Reted |
| Impiegati della compensazione. | 0 ~ 60/32~ di 140 | ℃/℉ |
| Impiegati ambientali. | -10 ~ 85/14 ~ 185 | ℃/℉ |
| Impiegati di stoccaggio. | -40 ~ 150/-40 ~ 302 | ℃/℉ |

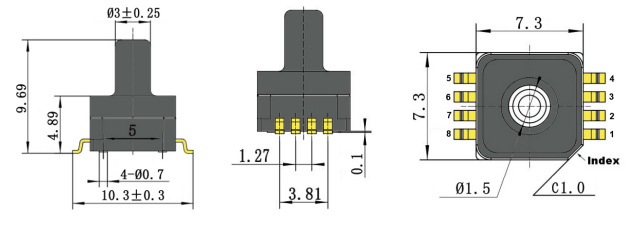

Collegamento di Dimension&Eletric (unità: mm/Inch)
Definizione di PIN
|
1 |
3 |
7 |
2,4,5,6,8 |
|
Uscita |
Power+ |
Terra |
N/C |
NOTA:
1, perni di N/C deve essere lasciato il galleggiamento
2, saldatura dei perni del cavo: 250' C per un massimo di 5 sec.
3, aggiungono prego il condensatore 0.1uf fra VDD e terra.

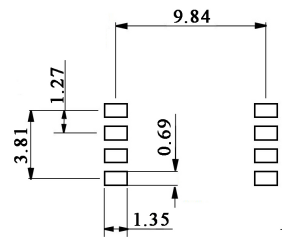

Orma raccomandata
La disposizione di cui sopra di orma assicura l'interfaccia di saldatura adeguata del collegamento fra il bordo di PC ed i perni del sensore quando processo da riflusso o dalla saldatura manuale.
Note
1. protezione del mezzo ESD durante la saldatura e l'assemblea.
2. la tensione di sovraccarico (6.5Vdc) o la corrente (5mA) può bruciare ASIC.
3. Il medium deve essere compatibile con le parti pressurizzate.
4. Contattici prego per la richiesta speciale sul parametro e sull'applicazione
