| Luogo di origine: | La CINA |
| Marca: | OEM |
| Certificazione: | CE;ISO |
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Imballaggio dell'esportazione di Stardard dal cartone |
| Tempi di consegna: | 5-10Days |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 20.000 pc al mese |

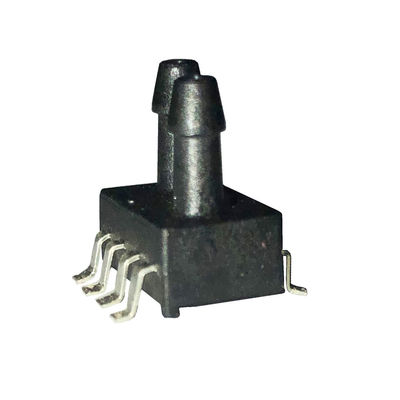

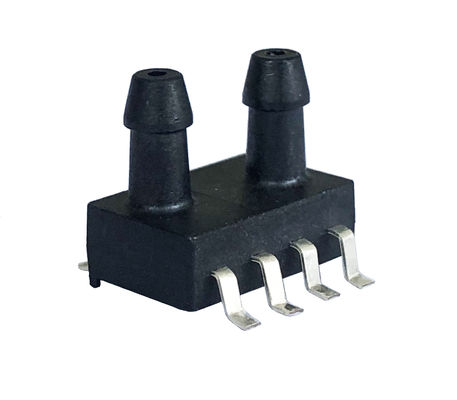

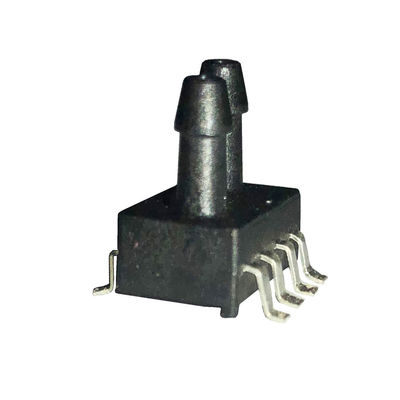

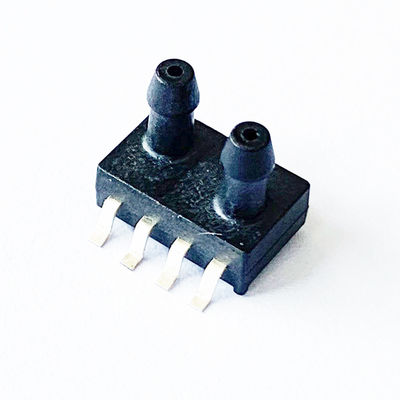

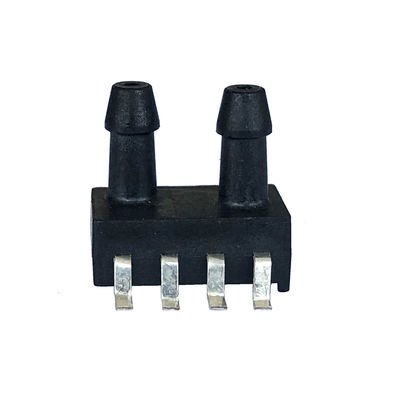

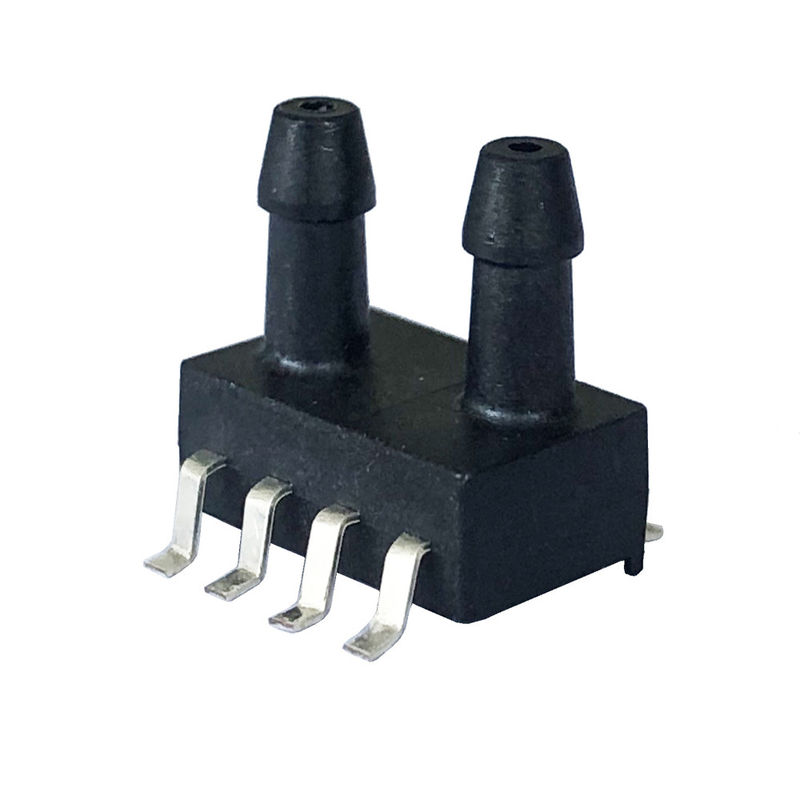

| Nome di prodotto: | sensore di pressione integrato differenziale 8Pin | Campo di pressione: | -5~0kPa… 5kPa |
|---|---|---|---|
| Alimentazione elettrica: | 5V/3.3V ecc. | uscita: | 0.5-4.5V/0.2-2.7V ecc. |
| Accuratezza: | ±2.5% | Tipo di pressione: | Tipo differenziale |
| Media misurati: | Per gas o aria anti corrosivo | Impiegati compensativi.: | 0-60 ' C |
| TEMPERATURA AMBIENTE: | -10 ~85' C | Sopra pressione: | 2X |
| Evidenziare: | moltiplicatore di pressione di differenza di Pin 5kPa 8,8 sensore di pressione differenziale di Pin 3.3V,5kPa 8 Pin Differential Pressure Sensor |
||
Caratteristica
Tipo differenziale
Applicazione
Per il giacimento medico e sano dell'attrezzatura, quali i ventilatori che respirano respirazione della macchina, CPAP (pressione positiva della via aerea di Continueous), istruzione di flusso dell'apnea nel sonno, degli spirometri, del gas, il monitor del flusso d'aria, il letto di ospedale ecc.
Per il campo industriale, quali la misura del flusso d'aria, la HVAC ed i calibri pneumatici, strumentazione di flusso del gas, systme dello scarico, swithes di pressione, misura livellata liquida, ecc.
Per altri campi, quali l'attrezzatura di sport, la protezione antincendio, applicazione ecc. degli apparecchi del consumatore, di scienza biologica.
Parametro di prestazione
Salvo specificazione contraria, le misure sono state prese con una tensione di rifornimento di 5 VCC ad una temperatura di 25±1℃ e di umidità che variano da 25%~85%.
| Oggetto | Dati | Unità |
| Alimentazione elettrica | 5 (o 3,3 dall'abitudine) | V |
| Corrente di Max. Excitation | 3 | mA |
| Segnale in uscita | 0.5-4.5 (o 0.0-2.7 o dall'abitudine) | V |
| Accuratezza | ±2.5 | %Span |
| TCO (temporaneo. Coefficiente del contrappeso) | ±0.03 | %FS/℃ |
| TCS (temporaneo. Coefficiente della portata) | ±0.03 | %FS/℃ |
| Stabilità a lungo termine (1year) | ±0.5 | %Span |
| Sopra pressione | 2X (≤500kPa) | Stimato |
| 1.5X (≥500kPa) | ||
| Impiegati della compensazione. | 0 ~ 60/32 ~ 140 | ℃/℉ |
| Impiegati ambientali. | -10 ~ 85/-14 ~ 176 | ℃/℉ |
| Impiegati di stoccaggio. | -40 ~ 125/-40 ~ 257 | ℃/℉ |
Collegamento elettrico
|
Tipo |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Analogo |
N/C |
Vdd |
Vout |
N/C |
N/C |
N/C | N/C | Terra |
|
IIC |
N/C |
Vdd |
N/C |
N/C |
N/C | SDA | SCL | Terra |
NOTA:
1, perni di N/C deve essere lasciato il galleggiamento
2, saldatura dei perni del cavo: 250' C per un massimo di 5 sec.
3, aggiungono prego il condensatore 0.1uf fra VDD e terra
Guida di ordine
Note
1. protezione del mezzo ESD durante la saldatura e l'assemblea.
2. la tensione di sovraccarico (6.5Vdc) o la corrente (5mA) può bruciare ASIC.
3. Il medium deve essere compatibile con le parti pressurizzate.
4. Contattici prego per la richiesta speciale sul parametro e sull'applicazione.
