| Luogo di origine: | La CINA |
| Marca: | OEM |
| Certificazione: | CE;ISO |
| Quantità di ordine minimo: | Negoziabile |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Imballaggio dell'esportazione di Stardard dal cartone |
| Tempi di consegna: | 5-10Days |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 20.000 pc al mese |
| Tipo: | sensore impermeabile di pressione del diaframma a livello | Campo di pressione: | -0~0.5mH2O,…, 200mH2O/0.05bar. , 20bar |
|---|---|---|---|
| Segnale in uscita: | 4~20mA, 0~10VDC, 0~5VDC, 1~5VDC, 0.5~4.5V | Accuratezza: | 0.1%FS, 0.25%FS, 0.5%FS |
| Alimentazione elettrica: | 24VDC, 12~36VDC, 9VDC, 5VDC | Collegamenti di pressione: | KF16, G1/2,1/2NPT, PT1/2,1/2BSP, M20*1.5, altri |
| Collegamenti elettrici: | Connettore DIN43650, M12x1 perno del connettore 4, sbocco del cavo con cavo | Impiegati di funzionamento. Gamma: | -20 a +85°C |
| Materiale del diaframma: | 316L acciaio inossidabile, opzione Hastelloy C | Certificato: | CE, ISO9001 |
| Evidenziare: | 10V impermeabilizzano il trasduttore di pressione,Sensore a livello di pressione del livello dell'acqua del diaframma,sensore digitale di pressione di acqua 4mA |
||

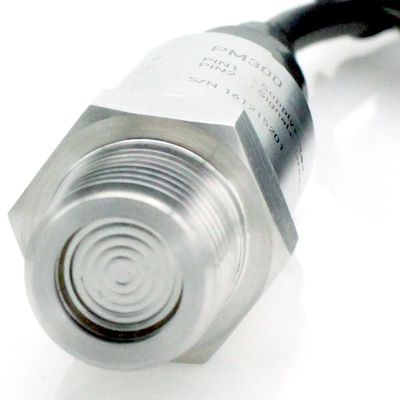

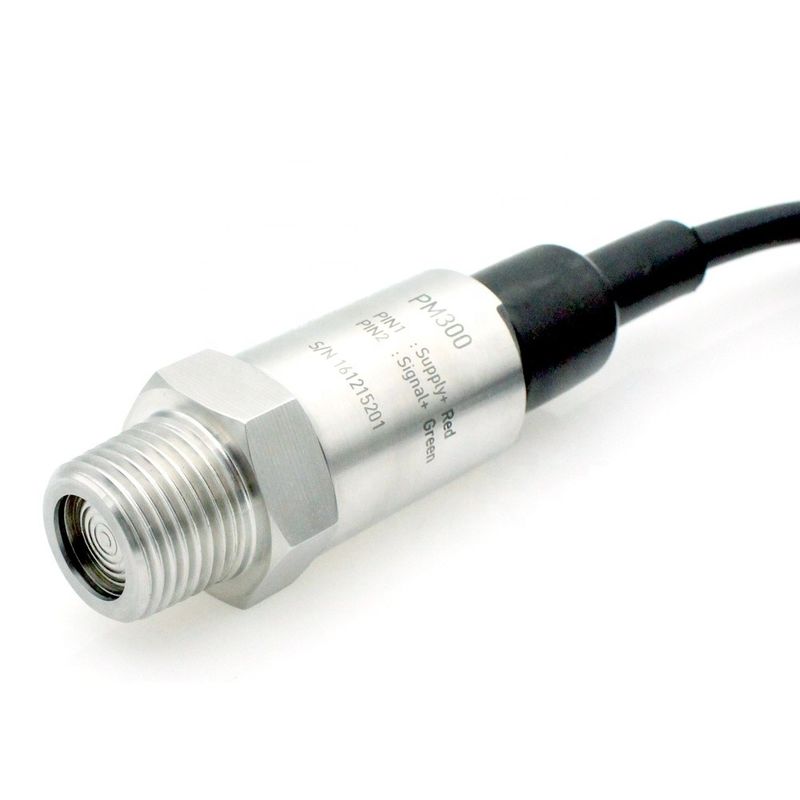

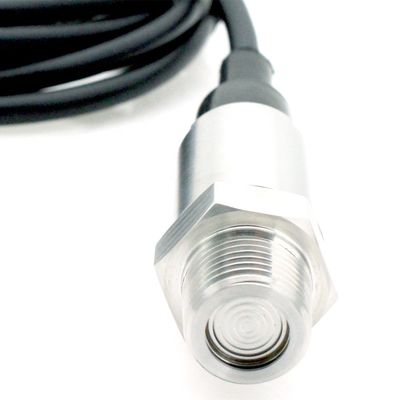

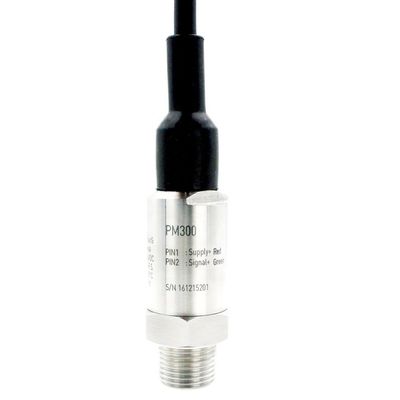

sensore impermeabile di pressione del diaframma a livello per alimento e industria delle bevande.
il sensore impermeabile di pressione del diaframma a livello è fatto dal chip Piezoresistive del silicio di alta qualità. Tutti i collegamenti trattati della pressione a livello
il trasmettitore è fatto di acciaio inossidabile, completamente saldato ed isola il medium trattato dallo strumento di misura di pressione tramite guarnizione positiva. Il sensore impermeabile di pressione del diaframma fertile è precisione costruita per misura la misura liquida farmaceutica e chimica dell'alimento, di pressione.
Una vasta gamma di collegamento trattato e di opzioni di collegamento elettriche sono a disposizione per soddisfare quasi la richiesta.
Caratteristiche
- Faccia pressione sui campi di misura da 0~0.5mH2O,…, 200mH2O/0.05bar. , 20bar
- Assoluto, calibro e calibro sigillato
- Accuratezza: ±0.5%FSO
- Calibrato ed a temperatura compensata
- Costruzione a livello del diaframma
- Progettazione Piezoresistive del sensore di pressione
- Varietà di pressione & di collegamenti elettrici
- Uscita 4… 20mA, 0… 10V, 0… 5V ed altri
- IP68 impermeabile
Applicazioni
- Sistemi di controllo produzione
- Alimento e bevanda
- Medico
- Fabbricazione della carta
Specifiche di prestazione
|
Parametro |
Valore |
Unità |
|
|
Generalità |
Campo di pressione |
0~0.5mH2O,…, 200mH2O/0.05bar. , 20bar |
/ |
|
Sovrappressione |
1.5xFS |
barra |
|
|
Ambientale |
Temp.Range di funzionamento |
-20 - +80 |
°C |
|
Temp.Range compensativo |
0 - 50 |
°C |
|
|
Vibrazione |
10 |
g (20 a 2000Hz) |
|
|
Scossa |
100 |
g (10ms) |
|
|
Cicli |
10x106 |
cicli |
|
|
@25°C elettrico (77°F) |
Segnale in uscita Tensione di /Supply |
4… 20 mA: 24 (12… 36) VCC 0… 5 VCC: 24 (12… 36) VCC 1… 5 VCC: 24 (12… 36) VCC 0… 10 VCC: 24 (15… 36) VCC 0,5… 4,5 VCC: (Logometrico) 5 VCC |
|
|
Resistenza di carico |
<> >10kΩ (per tensione prodotta) |
|
|
|
Resistenza di isolamento |
100 |
MΩ@50VDC |
|
|
Specifiche fisiche |
Compatibilità di media |
Tutti i media compatibili con 316L ss |
|
|
Abitazione |
acciaio inossidabile 304 |
|
|
|
Diaframma |
acciaio inossidabile 316L |
|
|
|
Anello con sigillo |
Viton o NBR |
|
|
|
Materiale da otturazione dell'olio |
Olio siliconico |
|
|
|
Protezione |
IP68 |
|
|
|
Peso netto |
Approx.275g |
|
|
|
Performance1 |
Accuracy2 |
±0.5 [tipo.] |
% di FSO |
|
Impiegati. Coefficienti Zero3 |
±1.5 [tipo.] |
% di FSO |
|
|
Impiegati. Coefficienti Span3 |
±1.5 [tipo.] |
% di FSO |
|
|
Stabilità a lungo termine |
±0.3 [tipo.] |
% di FSO |
|
|
Note 1. Tutti i valori misurati a 25°C (77°F) 2. Compreso non linearità, isteresi e ripetibilità. 3. 0°C a 50°C (32°F to122°F) in riferimento a 25°C (77°F). Le specifiche e le dimensioni elencate sono conforme a cambiamento senza preavviso. |
|||
Diagrammi di collegamento
