Contro il sensore Piezoresistive differenziale di pressione barometrica di impatto

Descrizione

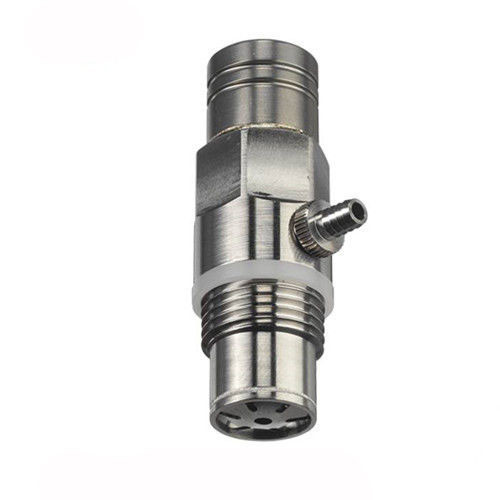

La pressione si applica alla parte anteriore dell'elemento di misurazione del silicio via un diaframma d'acciaio sottile e un olio siliconico del mediumof della trasmissione. Questo elemento di misurazione del silicio ha una struttura microme-chanically prodotta della membrana. Contiene le resistenze implantedpiezoresistive collegate in un ponte di Wheatstone. La pressione di Thereference (gas soltanto) è alimentata tramite capezzolo del tubo flessibile (diametro 3,5) nella parie posteriore dell'elemento di misurazione. Quando c'è un pressuredifference fra anteriore e posteriore dell'elemento di misurazione, il ponte è squilibrato e un segnale in uscita proporzionale alla pressione è generato

Gli effetti termici pricipalmente sono compensati individualmente dalle resistenze ned il tu costruite nel sensore. Il sensore terra-è isolato.

Applicazioni

Una delle applicazioni principali di questo sensore è di misurare le pressioni statiche e dinamiche. La differenza nella pressione da pressione di thereference è misurata. In condizioni normali, la pressione di thereference sarà uguale alla pressione ambiente. Thesensors è calibrato per individuare una sovrappressione, in modo da dovrebbe essere utilizzato soltanto in quell'area. Il fatto che i media sono separati da un diaframma d'acciaio significa che il sensore può essere utilizzato nella maggior parte delle applicazioni. I diaframmi d'acciaio ed il materiale da otturazione dell'olio siliconico non hanno effetto sul comportamento dinamico del sensore. Il sensore è utilizzato con il tipo 4603B dell'amplificatore.

Caratteristiche

• Microfused sotto 500°C, buona stabilità a lungo termine
• 17-4 l'acciaio inossidabile di pH, senza cuciture della saldatura, giunti circolari ed esente dai rischi di perdita
• compensazione di temperatura digitale avanzata, ampia portata di lavoro di temperatura
• Alta precisione, risposta ad alta frequenza, buona stabilità a lungo termine
•  Resistenza eccellente contro impatto, sovraccarico, scossa ed erosione
•  Protezione contro il fulmine efficiente e forte anti protezione di RFI&EMI.
• adotti per fare pressione il sovraccarico, gamma massima può raggiungere 6000Bar

Pressione di riferimento

I media da usare per la pressione di riferimento sono limitati per asciugarsi, non corrodendo i gas. dovuto la lunghezza del tubo, la pressione di riferimento può essere misurata soltanto come pressione statica. Il capezzolo del tubo flessibile (diametro 3,5) può essere rimosso

Corrente di calibratura

Il sensore è fornito con una corrente costante, di cui il valore isdetermined tramite la calibratura della fabbrica. Questo punto corrente di andzero di calibratura è indicato esclusivamente per ogni sensore nel certificato di calibratura. Questi valori possono essere regolati sull'amplificatore Type4603B. La calibratura corrente e l'allo zero assoluto sono elasticità di definedto un un segnale in uscita del sensore di 500 sistemi MV per una pressione of100 %FS.

Dati tecnici (= a °C) Tref 25
